孔板流量計結構參數設計建議

日期：2023-07-11 點擊量：

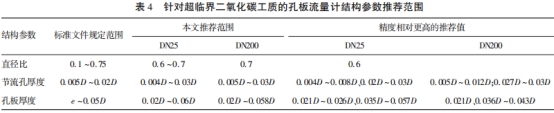

通過對孔板流量計各結構參數的模擬研究,明確了在進行超臨界二氧化碳工質質量流量測量時,孔板流量系數隨各結構參數的變化趨勢與相對誤差,本節主要對以上模擬結果進行總結分析,參考《用能單位能源計量器具配備和管理通則》中的準確度規定，，給出了針對超臨界二氧化碳工質的孔板流量計結構參數推薦設計范圍,在該范圍內經驗計算公式的計算結果可滿足2.5準確度等級要求,還進一步提出了該范圍內精度相對更高的結構參數推薦值，將以上結果與現行國際標準ISO5167-2:2003中標準孔板流量計各結構參數的規定范圍進行對比,如表4所示。

可以看出,對于超臨界二氧化碳工質而言,標準文件規定的孔板流量計各結構參數的設計范圍并不完全適用,其中直徑比的規定范圍過大,對應的流量系數的相對誤差也波動較大,從0.5%到47.03%不等,而當直徑比在0.6~0.7范圍內時,可將相對誤差有效降低至0.5%~3.6%;在標準文件規定的節流孔厚度、孔板厚度等參數范圍內,絕大多數流量系數的相對誤差可控制在2%以下，因此其規定范圍可以繼續使用,同時本文的數值模擬結果顯示，當孔板的以，上幾個結構參數的數值超.出其規定范圍時,最大相對誤差也僅為2%左右，因此對于超臨界二氧化碳工質而言，孔板的節流孔厚度、孔板厚度等參數均可一定程度上超出標準中的規定范圍，相對誤差也可接受。
